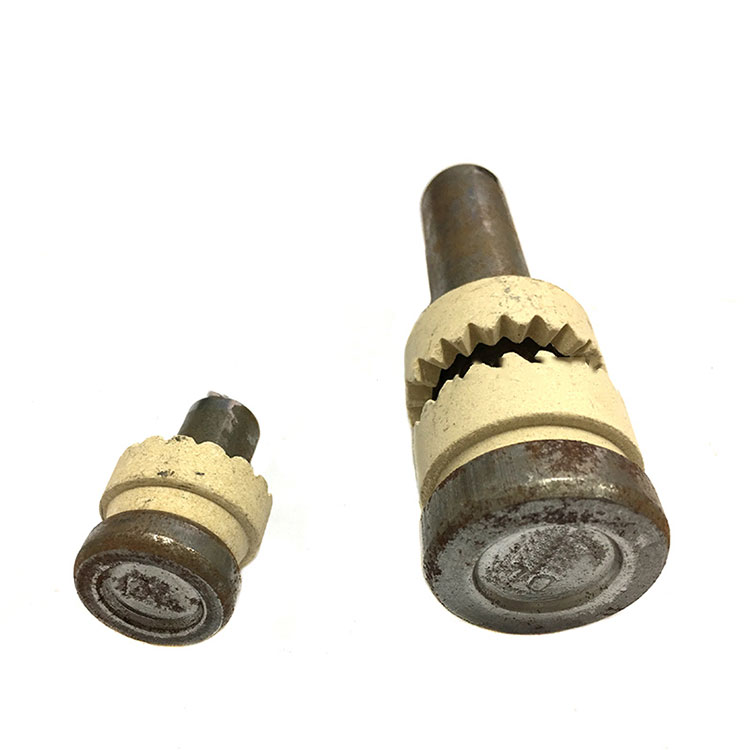

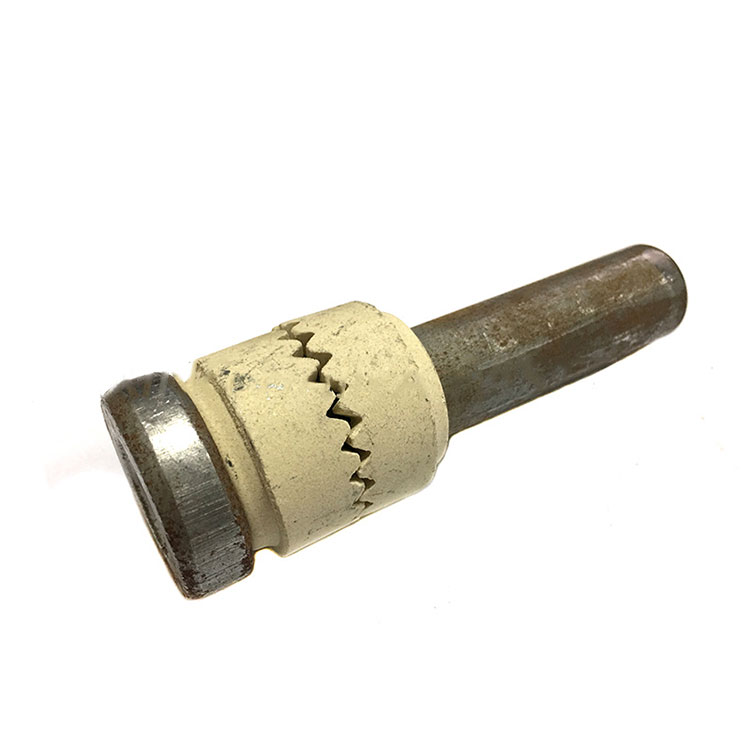

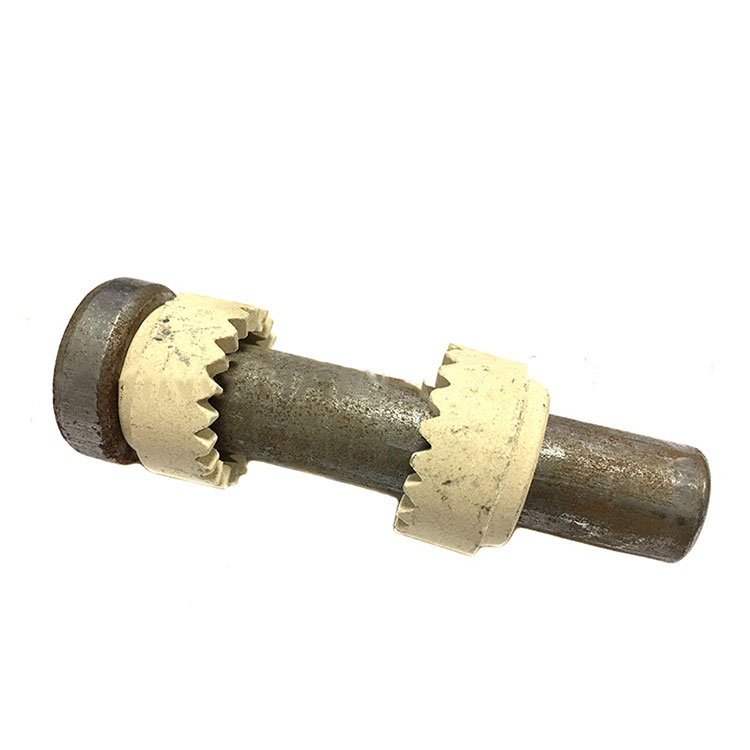

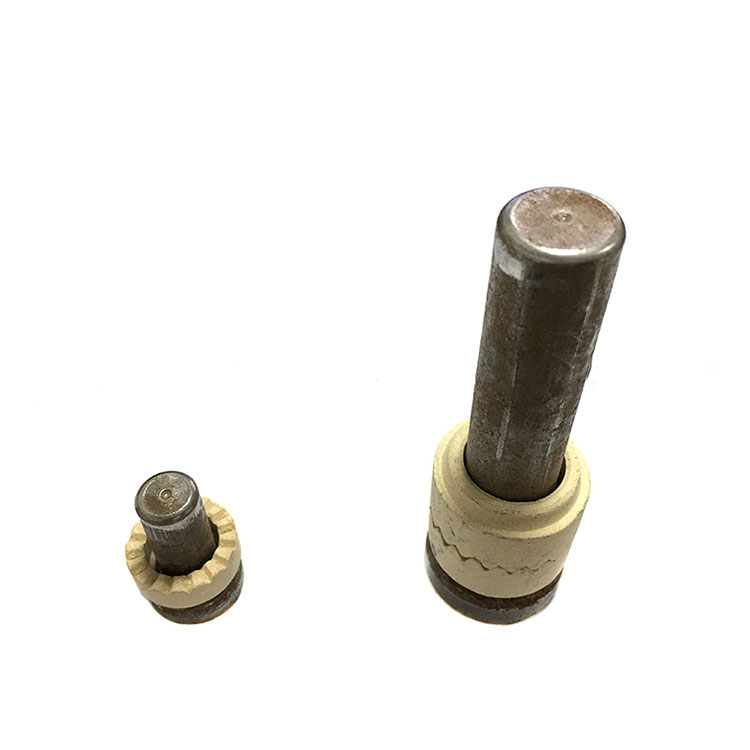

স্ট্যান্ডার্ড ISO 13918 টাইপ: SD সহ উচ্চ প্রসার্য শিয়ার সংযোগকারী স্টাড

শিয়ার স্টাড উচ্চ শক্তি দৃঢ়তা সংযোগ সঙ্গে বন্ধন হয়. শিয়ার স্টাডকে সংক্ষেপে বলা হয় নলাকার স্টাড ( আর্ক স্টাড ঢালাইয়ের জন্য চিজ হেড স্টাড)। শেয়ার স্টাডের স্পেসিফিকেশন হল নামমাত্র ব্যাস Ф10 ~ Ф25 মিমি, 40 ~ 300 মিমি আগে ঢালাইয়ের মোট দৈর্ঘ্য। পেরেকটির মাথার উপরের অংশে গ্লিফ রয়েছে যাতে নির্মাতার সনাক্তকরণ চিহ্ন তৈরি করা যায়, ঢালাই পেরেকের ব্যবহার খুব প্রশস্ত।

শিয়ার কানেক্টর স্টাডগুলি কংক্রিট স্ল্যাবকে ইস্পাত বিমের সাথে বাঁধার জন্য এবং যৌগিক নির্মাণে কংক্রিট স্ল্যাব এবং ইস্পাত রশ্মির মধ্যে শিয়ার লোডিং প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এটি আমাদের স্বাভাবিক লোডের পরিবর্তে 1000 kg/m2 পর্যন্ত লোড করতে সক্ষম করে যা অনেক কম। পদ্ধতিটি তার সরলতার কারণে সময় এবং সেইসাথে অর্থ সাশ্রয় করে।

শিয়ার স্টাড সংযোগকারীগুলি কম্পোজিট বিম ডিজাইনের সবচেয়ে গুরুত্বপূর্ণ উপাদান যা কংক্রিট থেকে স্টিলের কাঠামোগত উপাদানগুলিকে সুরক্ষিত করে। শিয়ার স্টাস সংযোগকারীগুলি শিয়ার ফোর্সকে প্রতিরোধ করে এবং ইস্পাত ভবন, সেতুতে শিয়ার লোডিং ক্ষমতা বাড়ায়।

সিলিন্ডার হেড ওয়েল্ডিং
বোল্ট মাত্রা
d	নামমাত্র	10	13	16	19	22	25
	MIN	9.64	12.57	15.57	18.48	21.48	24.48
	MAX	10	13	16	19	22	25
dk	MAX	18.35	22.42	29.42	32.5	35.5	40.5
	MIN	17.65	21.58	28.58	31.5	34.5	39.5
d1		13	17	21	23	29	31
h		2.5	3	4.5	6	6	7
k	MAX	7.45	8.45	8.45	10.45	10.45	12.55
	MIN	6.55	7.55	7.55	9.55	9.55	11.45
r	MIN	2	2	2	2	3	3
WA		4	5	5	6	6	6
