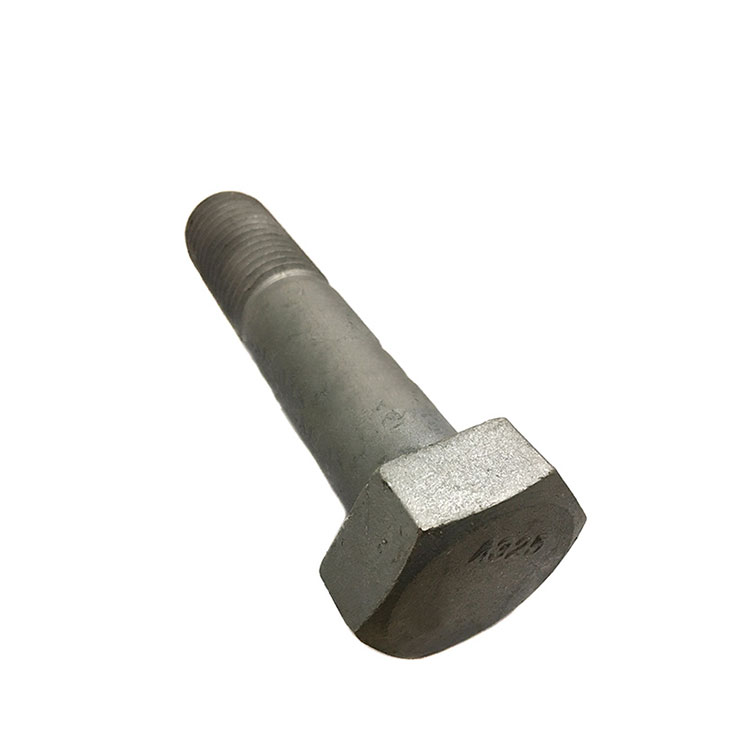

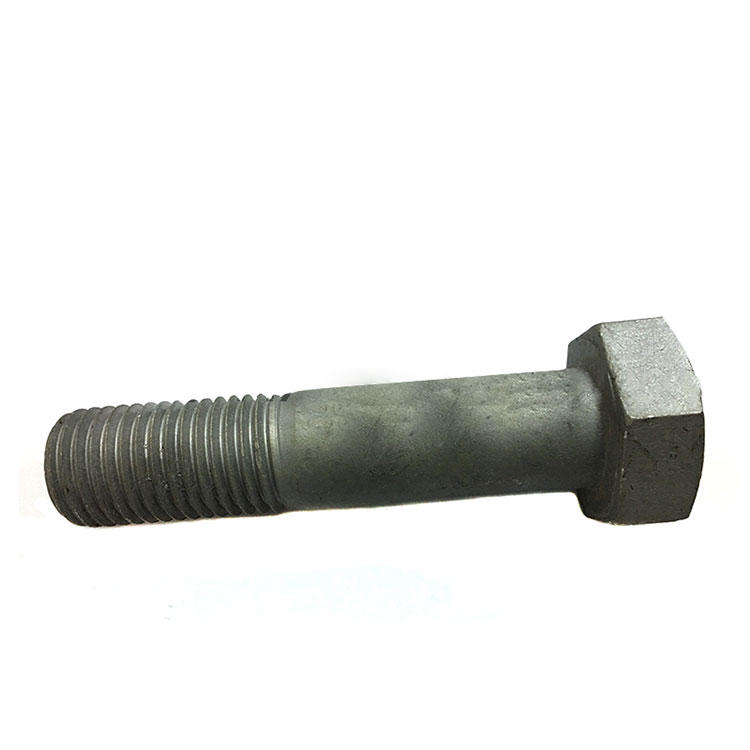

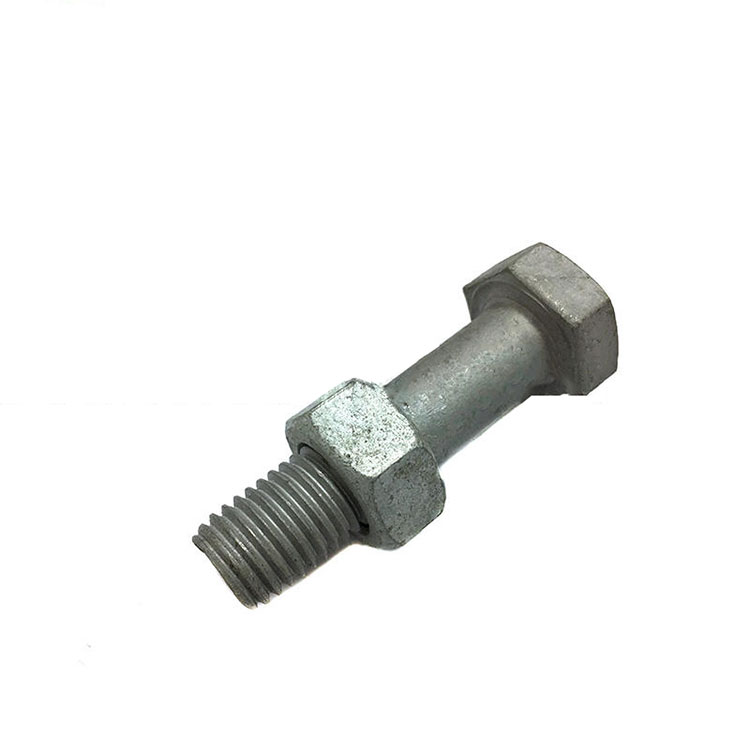

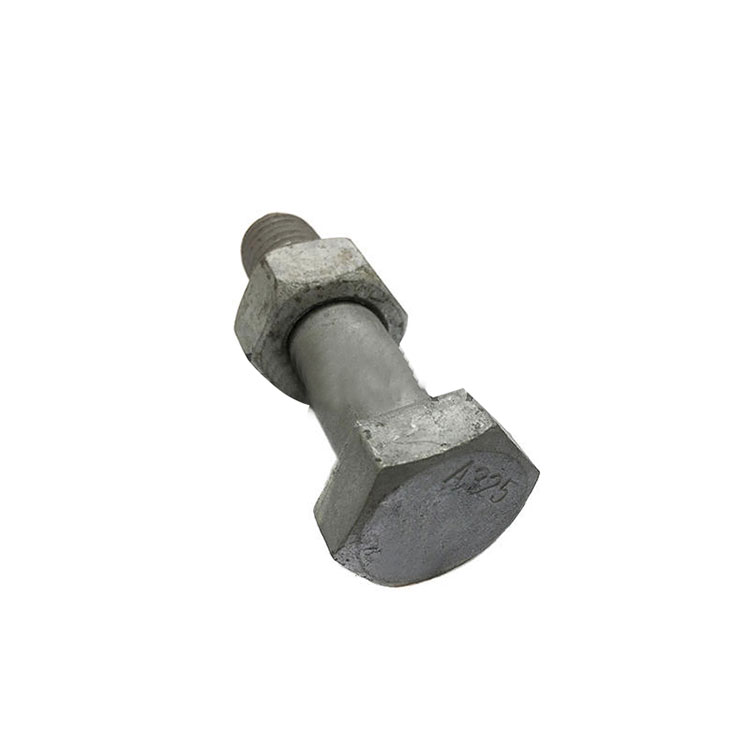

ভারী হেক্স বোল্টের একটি মাথা থাকে যা একটি স্ট্যান্ডার্ড (ফিনিশ) হেক্স হেডের চেয়ে বড়। স্ট্যান্ডার্ড ভারী হেক্স বোল্ট নিম্ন থেকে মধ্য কার্বন ইস্পাত দিয়ে তৈরি। বড় মাথাটি একটি বৃহত্তর ভারবহন পৃষ্ঠ প্রদান করে যা একটি বৃহত্তর অঞ্চলে ক্ল্যাম্পিং লোড বিতরণ করে।
ভারী হেক্স স্ট্রাকচারাল বোল্টগুলি ইস্পাত থেকে ইস্পাত কাঠামোগত সংযোগের জন্য ডিজাইন করা হয়েছে। ফলস্বরূপ, তারা সাধারণত খুব ছোট হয়। A325 এবং A490 স্পেসিফিকেশনগুলি অ্যাঙ্কর বোল্ট সহ সাধারণ অ্যাপ্লিকেশনের জন্য নয়। এই অ্যাপ্লিকেশনগুলিতে, A325-এর জন্য A449 এবং A490-এর জন্য A354 গ্রেড BD-এর বিকল্প বিবেচনা করা উচিত।
ভারী হেক্স স্ট্রাকচারাল বোল্টগুলি ইস্পাত থেকে ইস্পাত কাঠামোগত সংযোগের জন্য ডিজাইন করা হয়েছে। ASTM A325 এবং A490 স্পেসিফিকেশনগুলি 1/2" ব্যাস থেকে 1-1/2" ব্যাস পর্যন্ত উচ্চ শক্তির ভারী হেক্স স্ট্রাকচারাল বোল্টগুলিকে কভার করে৷ এই বোল্টগুলি স্ট্রাকচারাল কানেকশনে ব্যবহারের জন্য তৈরি এবং সেইজন্য স্ট্যান্ডার্ড হেক্স বোল্টের তুলনায় থ্রেডের দৈর্ঘ্য কম। A325 এবং A490 স্পেসিফিকেশন সাধারণ অ্যাপ্লিকেশনের উদ্দেশ্যে নয়।
ASTM A490 স্পেসিফিকেশন সর্বনিম্ন 150 ksi টেনসিল সহ 1/2" ব্যাস থেকে 1-1/2" ব্যাস থেকে নিভে যাওয়া এবং টেম্পারড, অ্যালয় স্টিল, ভারী হেক্স স্ট্রাকচারাল বোল্টগুলিকে কভার করে৷ A490 বোল্টের প্রয়োগ এবং মাত্রা A325 হেক্স ক্যাপ স্ক্রু ভারী হেক্স স্ট্রাকচারাল বোল্টের মতো কিন্তু একটি মাঝারি কার্বন ইস্পাতের পরিবর্তে একটি অ্যালয় স্টিল থেকে তৈরি, যার ফলে উচ্চ শক্তির ফাস্টেনার তৈরি হয়।
বোল্ট দৈর্ঘ্য সহনশীলতা | ||||
নামমাত্র দৈর্ঘ্য, ইন. | নামমাত্র আকার, মধ্যে. | |||
1⁄2 | 5⁄8 | 3⁄4 থেকে 1 | 11⁄8 থেকে 11⁄2 | |
6 ইঞ্চি পর্যন্ত | -0.12 | -0.12 | -0.19 | -0.25 |
৬ ইঞ্চির বেশি। | -0.19 | -0.25 | -0.25 | -0.25 |
ভারী হেক্স বোল্ট - যান্ত্রিক বৈশিষ্ট্য | |||
শ্রেণী | আকার | প্রসার্য ksi মিন | ফলন ksi মিন |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | 2 1/2 পর্যন্ত | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
বোল্ট ব্যাস | D | F | C | H | T | |||||
শরীরের ব্যাস | ফ্ল্যাট জুড়ে প্রস্থ | কোণ জুড়ে প্রস্থ | উচ্চতা | থ্রেড দৈর্ঘ্য | ||||||
সর্বোচ্চ | মৌলিক | সর্বোচ্চ | মিন | সর্বোচ্চ | মিন | মৌলিক | সর্বোচ্চ | মিন | মৌলিক | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
